Przepływomierze modułowe Lutz

Zautomatyzuj konfekcjonowanie i wyeliminuj ryzyko przelania zbiorników dzięki układowi automatycznego odmierzania dawek

Modułowa konstrukcja pozwala na idealne dopasowanie urządzenia do konkretnego procesu. Wybierz jedną z dwóch konfiguracji: – przepływomierz standardowy – precyzyjnie wskazuje objętość przepompowanej cieczy, – przepływomierz z układem odmierzania – automatycznie zatrzymuje pompę i zamyka zawór po odmierzeniu zadanej porcji, eliminując ryzyko ludzkiego błędu. Wykonanie z wytrzymałych tworzyw (PPO, PPS) lub stali nierdzewnej oraz certyfikacja ATEX gwarantują niezawodną pracę z najbardziej wymagającymi i agresywnymi mediami.

Dokładność pomiaru

±1%

Układ odmierzania

Automatyczne dozowanie

Certyfikacja

Atest ATEX

Lutz – przepływomierze modułowe do cieczy – katalog ogólny [234 KB]

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

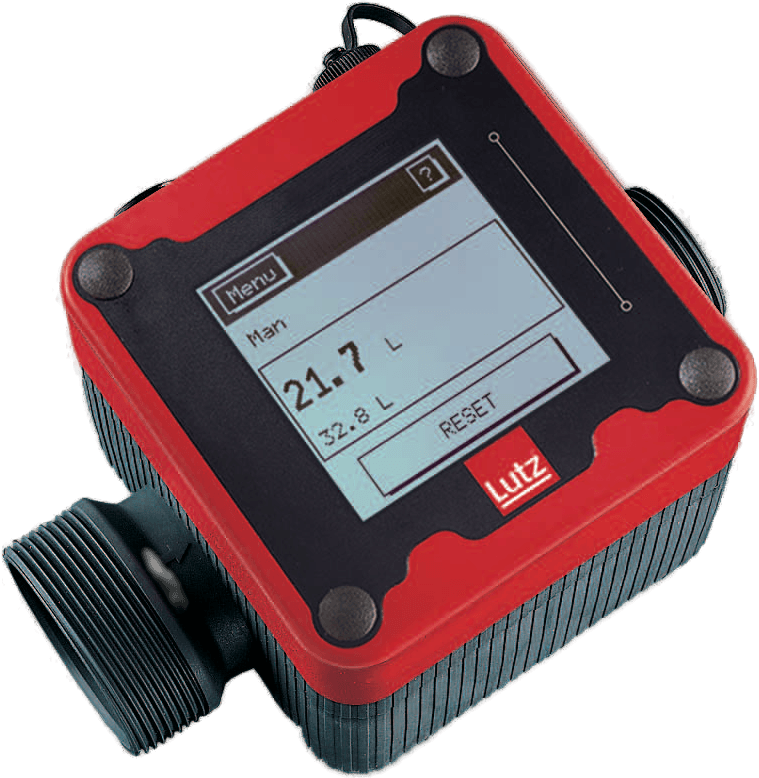

O produkcie

Od prostego pomiaru po pełną automatykę dozowania

Zastosowanie nutacyjnego dysku w komorze pomiarowej gwarantuje wysoką powtarzalność wyników nawet przy cieczach o zróżnicowanej gęstości. Dzięki modułowej budowie system Lutz dopasowuje się do aktualnej infrastruktury – od montażu na rurociągu, po bezpośrednie podłączenie do pompy beczkowej.

Urządzenia zapewniają dokładność pomiaru na poziomie ±1%, co bezpośrednio przekłada się na oszczędność surowców i stabilność receptur.

Miernik pozwala na precyzyjne dostrojenie pod konkretną ciecz, eliminując wpływ lepkości i temperatury na finalny wynik dozowania.

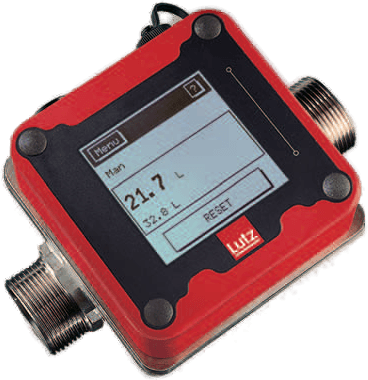

Wykonania z polipropylenu (PPO), PPS lub stali nierdzewnej 1.4581 umożliwiają bezpieczny kontakt z kwasami, zasadami oraz mediami spożywczymi.

Układ odmierzania – inteligentne sterowanie przepływem w strefach bezpiecznych i Ex

Wersje wyposażone w moduł przekaźnikowy potrafią przejąć kontrolę nad procesem konfekcjonowania, współpracując bezpośrednio z silnikiem pompy. To rozwiązanie eliminuje ryzyko błędu ludzkiego, automatycznie przerywając tłoczenie po osiągnięciu precyzyjnie zaprogramowanej objętości.

System po odmierzeniu zadanej dawki samodzielnie wyłącza pompę i zamyka zawór na tłoczeniu, chroniąc przed przelaniem zbiorników.
Modele LM10, UN10 i VA10 w wersji Ex pozwalają na automatyzację dozowania rozpuszczalników i mediów palnych w strefach zagrożonych wybuchem.
Na życzenie klienta wyświetlacz z panelem sterującym może zostać odsunięty od komory pomiarowej, co ułatwia obsługę w trudno dostępnych miejscach linii.

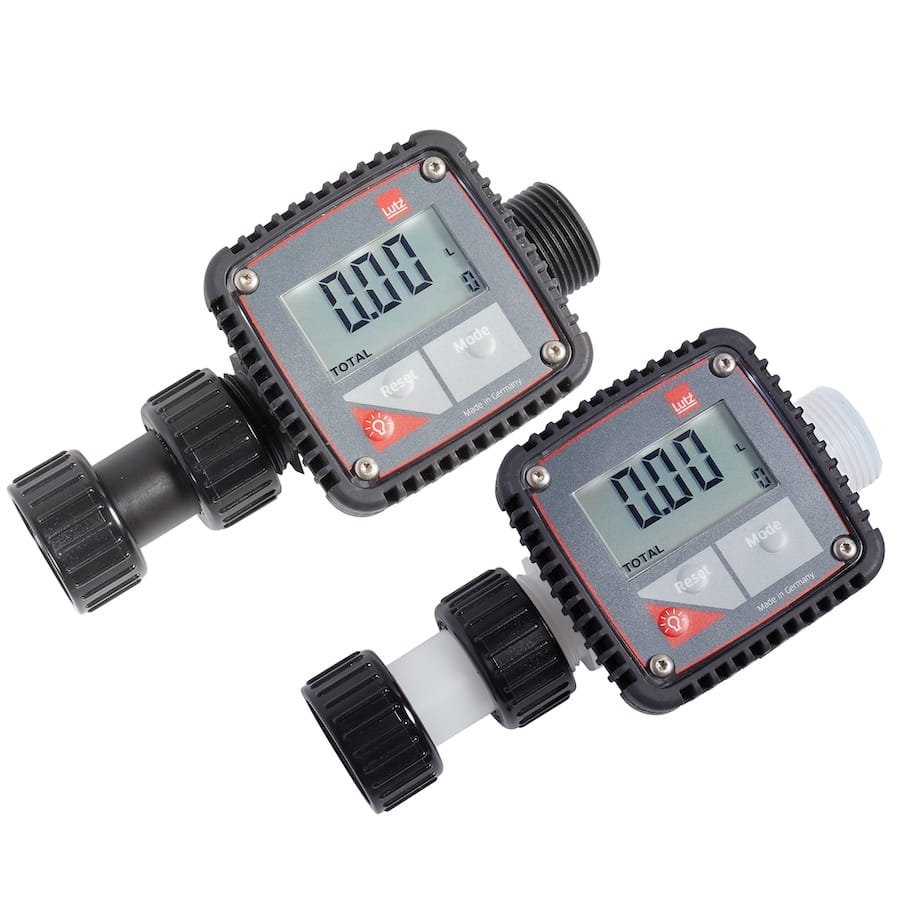

Modele przepływomierzy do cieczy Lutz

model	TR3-PP	TR3-PVDF
obudowa i turbina	PP	PVDF
wał	Hastelloy C22	Hastelloy C22
uszczelki	PTFE	PTFE
zakres pomiarowy	5 – 120 l/min	5 – 120 l/min
lepkość	0,8 – 40 cP	0,8 – 40 cP
ciśnienie maks.	10 bar	10 bar
dokładność nieskalibrowanego	±2%	±2%
dokładność skalibrowanego	±1%	±1%
powtarzalność	±0,5%	±0,5%
przyłącze	1″ lub 1 1/4″	1″ lub 1 1/4″
masa	0,22 kg	0,24 kg
ochrona	IP 65	IP 65
temperatura	-10 do +50°C	-10 do +50°C

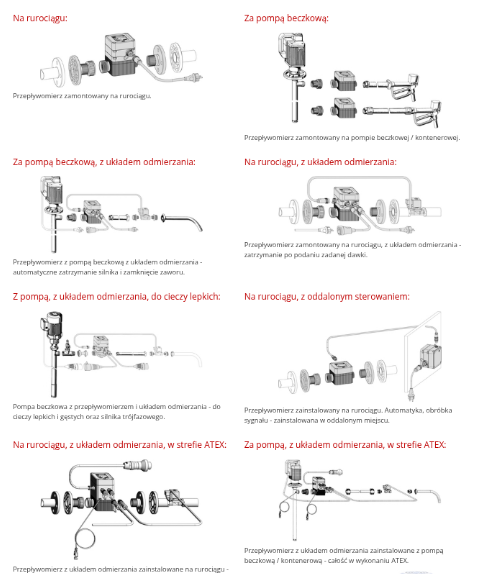

Typowe konfiguracje

Potrzebujesz porady?

Porozmawiajmy o rozwiązaniach Twojego problemu.

Zalety przepływomierzy do cieczy Lutz

Precyzyjne dozowanie z dokładnością do ±1%

Wysoka powtarzalność pomiaru eliminuje problem przeważania składników i błędów w recepturach. Dzięki technologii dysku nutacyjnego zyskujesz pewność, że każda partia towaru będzie identyczna i zgodna z normą.

Pełna automatyka z układem odmierzania

System samodzielnie wyłącza pompę i zamyka zawór po podaniu zadanej dawki cieczy. Rozwiązanie to odciąża operatora od pilnowania poziomu napełnienia, eliminując ryzyko kosztownych wycieków i przelania zbiorników.

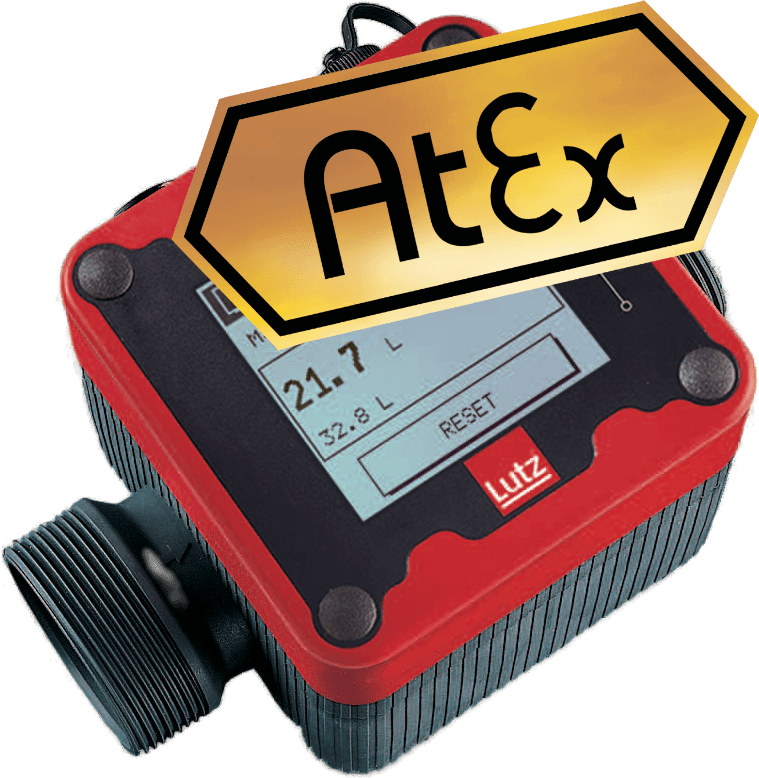

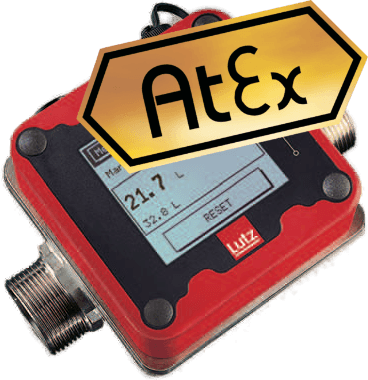

Bezpieczna praca w strefach zagrożonych wybuchem

Modele z certyfikatem ATEX pozwalają na bezpieczne odmierzanie rozpuszczalników i paliw. Solidna obudowa o klasie ochrony IP-55 gwarantuje stabilną pracę urządzenia w trudnych warunkach przemysłowych i oparach mediów palnych.

Kalibracja dopasowana do lepkości medium

Miernik umożliwia precyzyjne dostrojenie wyników pod konkretną ciecz, od wody po gęste bazy o lepkości 5 000 mPas. Dzięki temu zmiana pompowanego produktu nie wymaga wymiany całego systemu pomiarowego na nowy.

Modułowa budowa i łatwa integracja

Konstrukcja pozwala na szybki montaż bezpośrednio na pompie beczkowej lub wpięcie w istniejący rurociąg. Wyświetlacz można zamontować w oddaleniu od komory, co ułatwia odczyt danych w ciasnych przestrzeniach linii.

Odporność chemiczna na agresywne media

Dostępność wykonań z PPO, PPS oraz stali nierdzewnej 1.4581 pozwala na bezpieczny kontakt z kwasami i zasadami. Dobór odpowiednich uszczelnień (FPM/FEP) gwarantuje długą żywotność bez ryzyka rozszczelnienia układu.

Precyzyjne dozowanie z dokładnością do ±1%

Pełna automatyka z układem odmierzania

Bezpieczna praca w strefach zagrożonych wybuchem

Kalibracja dopasowana do lepkości medium

Modułowa budowa i łatwa integracja

Odporność chemiczna na agresywne media

Dodatkowe informacje

Wsparcie inżynierskie i dopasowanie systemu do specyfiki instalacji

Nie ograniczamy się do dostawy urządzenia z katalogu. Analizujemy parametry pracy Twojej instalacji, aby wyeliminować ryzyko kawitacji, nadmiarowych oporów przepływu oraz błędnego doboru materiałowego, który mógłby skrócić żywotność miernika.

Jeśli tłoczysz ciecze o nietypowej charakterystyce, przeprowadzamy testy lepkości i gęstości, aby zagwarantować, że wybrany model zachowa deklarowaną dokładność ±1%.
Dostarczamy dedykowane przyłącza do pomp beczkowych (1 1/4″ oraz 1 1/2″) oraz zawory zwrotne, które zapobiegają cofaniu się cieczy i gwarantują precyzję startu kolejnej dawki.
Oferujemy zestawy z wyświetlaczem odsuniętym od komory pomiarowej, co pozwala na montaż licznika w miejscach o utrudnionym dostępie przy zachowaniu pełnej kontroli odczytu.

Trwałość i wsparcie posprzedażowe w standardzie przemysłowym

Inwestycja w przepływomierze Lutz to zapewnienie ciągłości produkcji na lata. Nasze podejście opiera się na dostarczaniu rozwiązań, które są łatwe w konserwacji i nie wymagają częstego angażowania zespołu technicznego do kalibracji czy serwisu.

Zapewniamy stały dostęp do zestawów naprawczych, uszczelnień FPM/FEP oraz komór pomiarowych, co skraca czas ewentualnego przestoju serwisu do absolutnego minimum.
Przy dostawie zaawansowanych układów z automatyką odmierzania oferujemy wsparcie techniczne przy konfiguracji sterownika, aby Twój zespół od razu mógł korzystać z pełnej funkcjonalności systemu.
Każdy wybór konsultujemy pod kątem odporności chemicznej korpusu (PPO, PPS, Stal 1.4581) i magnesów, co eliminuje ryzyko korozji wewnętrznej i zanieczyszczenia produktu końcowego.
