Przepływomierze do gazów Ritter – precyzja ±0,2% bez skomplikowanych obliczeń

Wyeliminuj błędy pomiarowe wynikające ze zmiennych parametrów gazu dzięki technologii bezpośredniego pomiaru objętościowego

W laboratoriach i instalacjach przemysłowych tradycyjne metody pomiaru gazu często zawodzą, gdy zmienia się jego temperatura, ciśnienie lub wilgotność. Konieczność ciągłego przeliczania wartości i stosowania współczynników korygujących to nie tylko strata czasu inżyniera, ale przede wszystkim ryzyko błędu, który w badaniach lub procesach chemicznych może zafałszować kluczowe wyniki. Standardowe mierniki, które „szacują” objętość na podstawie innych zmiennych, pozostawiają niepewność, na którą nowoczesny przemysł nie może sobie pozwolić.

Niemieckie przepływomierze Ritter rozwiązują ten problem u podstaw, mierząc objętość gazu bezpośrednio za pomocą bębna pomiarowego. Dzięki temu zyskujesz najwyższą na rynku dokładność (nawet ±0,2% w punktach kalibracji), która pozostaje stabilna niezależnie od rodzaju gazu czy wahań temperatury. Wykonanie z materiałów takich jak PVDF, stal kwasoodporna 316L czy PE-przewodzący pozwala na bezpieczną pracę z mediami agresywnymi i wybuchowymi (ATEX). Wybierając systemy Ritter, inwestujesz w autorytet swoich wyników i pełne bezpieczeństwo operacyjne, eliminując potrzebę ręcznej korekty danych i minimalizując ryzyko kosztownych pomyłek w dozowaniu mediów gazowych.

Dokładność pomiaru

Nawet ±0,2%

Zasada działania

Bezpośrednio obj.

Odporność chemiczna

Agresywne media

Ritter – precyzyjne przepływomierze do gazów – przegląd modeli [239 KB]

Obejrzyj wideo

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

O produkcie

Precyzyjne pomiar objętościowy gazów bez błędów obliczeniowych

Zasada działania mierników Ritter opiera się na bezpośrednim pomiarze objętościowym, co w praktyce inżynierskiej eliminuje najbardziej zawodny element: szacowanie i przeliczanie danych. W przeciwieństwie do urządzeń masowych, przepływomierze bębnowe Ritter mierzą fizyczną przestrzeń zajmowaną przez gaz, co czyni je odpornymi na wahania parametrów zewnętrznych.

Eliminacja konieczności stosowania współczynników korygujących dla temperatury, ciśnienia i wilgotności gazu.
Powtarzalna dokładność pomiarowa na poziomie ±0,2% w punktach kalibracji.
Urządzenie fabrycznie skalibrowane dokładnie w tych punktach zakresu, w których pracuje Twoja instalacja.

Odporność materiałowa dopasowana do najbardziej agresywnych mediów

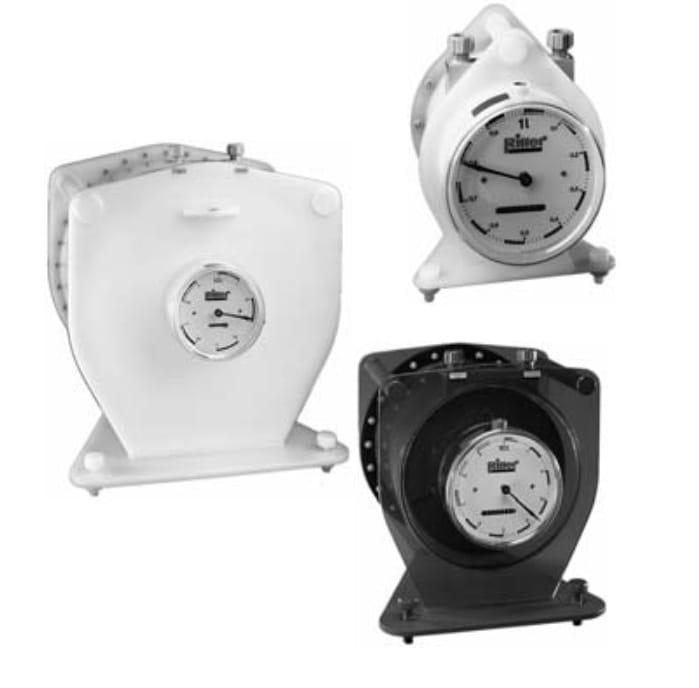

W procesach chemicznych i laboratoryjnych to medium dyktuje warunki. Dlatego Ritter oferuje pełną swobodę w konfiguracji materiałowej. Możliwość doboru korpusu i bębna pomiarowego z różnych tworzyw lub stali kwasoodpornej gwarantuje, że urządzenie nie wejdzie w reakcję z gazem i zachowa szczelność przez lata eksploatacji.

Wybór spośród PVC, PP, PVDF, PE-przewodzącego oraz stali kwasoodpornej 1.4571 (316L).
Wersje z polietylenu przewodzącego (PE-el) do bezpiecznej pracy w strefach zagrożonych wybuchem (ATEX).
Ciągłość pomiaru w szerokim spektrum warunków termicznych od -50°C do +120°C.

Modele przepływomierzy do gazów Ritter

model	przepływ minimalny	przepływ maksymalny
MGC-1	1 ml/h	1000 ml/h

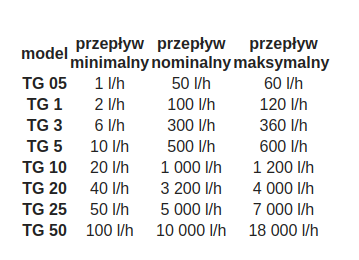

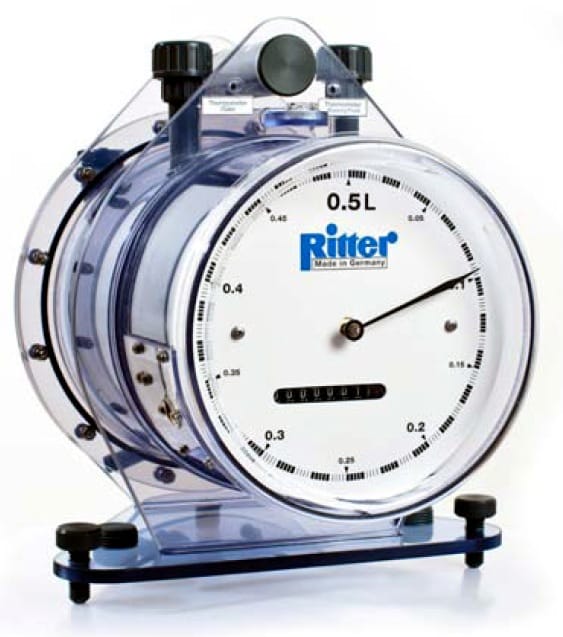

Seria TG

model	zakres przepływów
TG 05	1 – 60 l/h
TG 1	2 – 120 l/h
TG 3	6 – 360 l/h
TG 5	10 – 600 l/h
TG 10	20 – 1 200 l/h
TG 20	40 – 4 000 l/h
TG 25	50 – 7 000 l/h
TG 50	100 – 18 000 l/h

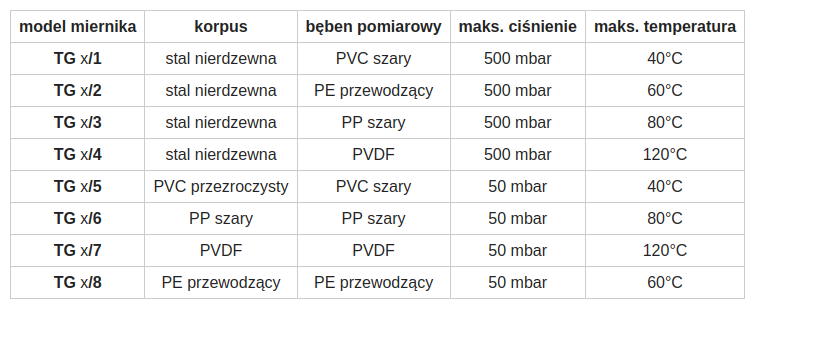

Seria TG 2

model miernika	korpus	bęben pomiarowy	maks. ciśnienie
TG x/1	stal nierdzewna	PVC szary	500 mbar
TG x/2	stal nierdzewna	PE przewodzący	500 mbar
TG x/3	stal nierdzewna	PP szary	500 mbar
TG x/4	stal nierdzewna	PVDF	500 mbar
TG x/5	PVC przezroczysty	PVC szary	50 mbar
TG x/6	PP szary	PP szary	50 mbar
TG x/7	PVDF	PVDF	50 mbar
TG x/8	PE przewodzący	PE przewodzący	50 mbar

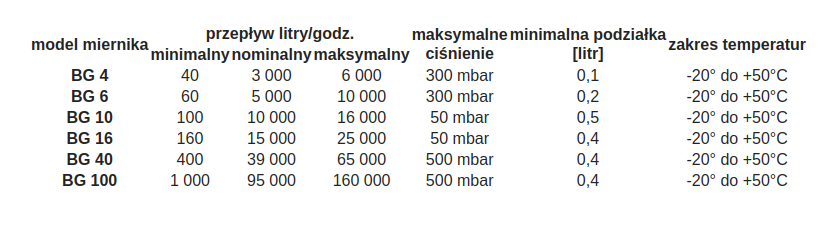

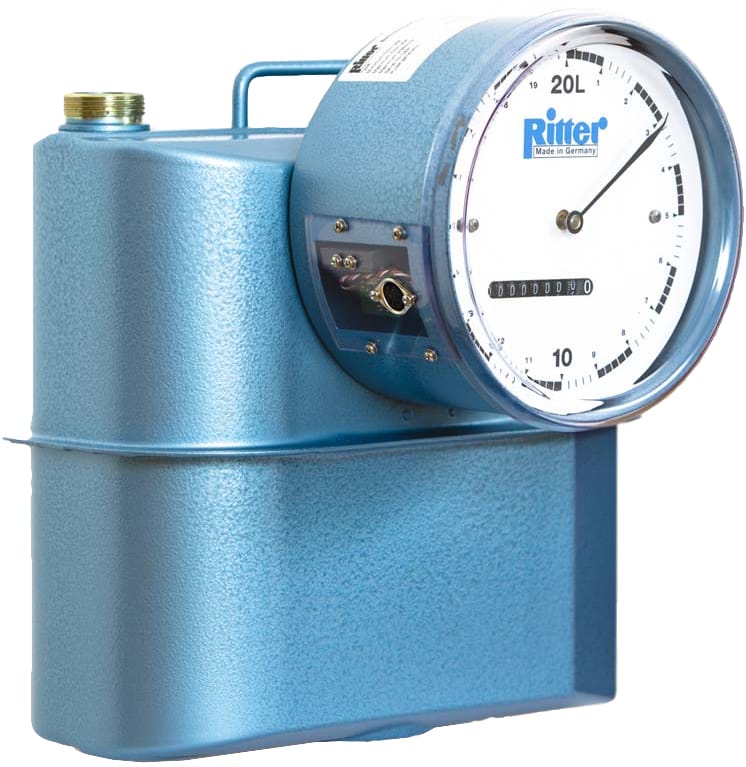

Seria BG

model miernika	zakres przepływów litry/godz.	maksymalne ciśnienie
BG 4	40 – 6 000	300 mbar
BG 6	60 – 10 000	300 mbar
BG 10	100 – 16 000	50 mbar
BG 16	160 – 25 000	50 mbar
BG 40	400 – 65 000	500 mbar
BG 100	1 000 – 160 000	500 mbar

Potrzebujesz porady?

Porozmawiajmy o rozwiązaniach Twojego problemu.

Zalety przepływomierzy do gazów Ritter

Precyzja mierzona w mikroskali

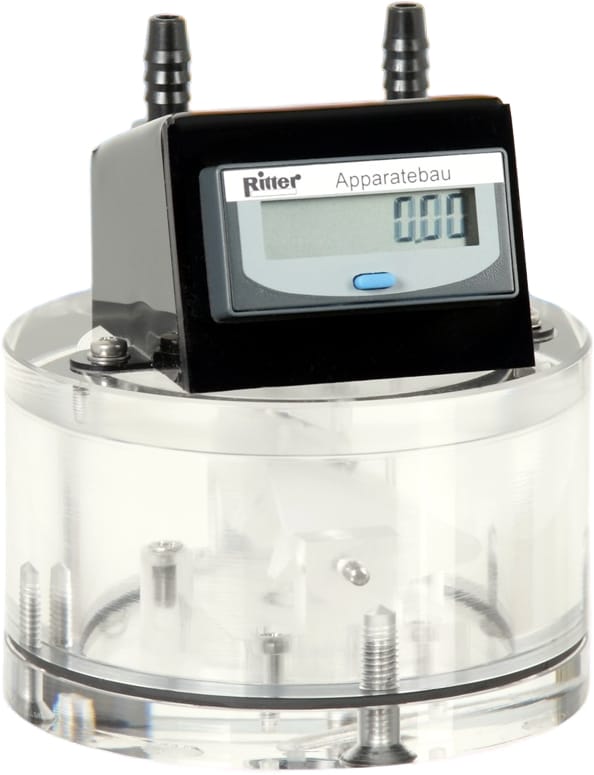

Mierniki Milligascounter (MGC) rejestrują przepływy już od 1 ml/h. Pozwala to na prowadzenie ekstremalnie dokładnych badań nad wydajnością biogazu, gdzie każda kropla gazu ma znaczenie dla wyniku.

Pomiar niezależny od gazu

Bezpośrednia metoda objętościowa sprawia, że rodzaj gazu, jego wilgotność czy temperatura nie fałszują wyniku. Oszczędzasz czas, bo nie musisz stosować skomplikowanych współczynników korygujących.

Stabilność w trudnej chemii

Wykorzystanie PVDF i stali 316L gwarantuje, że przepływomierz Ritter przetrwa kontakt z najbardziej agresywnymi mediami. To pewność ciągłości pomiaru bez ryzyka korozji bębna czy rozszczelnienia korpusu.

Pełna ochrona przeciwwybuchowa

Dzięki wykonaniu z polietylenu przewodzącego (PE-el) i generatorom impulsów w wersji Ex, systemy Ritter pracują bezpiecznie w strefach ATEX. Budujesz procesy zgodne z najsurowszymi normami bezpieczeństwa.

Kalibracja pod Twój proces

Urządzenia przechodzą fabryczną kalibrację w konkretnych punktach pracy Twojej instalacji. Dzięki dokładności ±0,2% w punktach kalibracji mierników z serii TG (i ±0,5% w całym zakresie pomiarowym) zyskujesz autorytet wyników, który jest niezbędny w certyfikowanych laboratoriach R&D.

Automatyzacja danych Rigamo

Oprogramowanie Rigamo pozwala na zdalny monitoring do 18 urządzeń jednocześnie. Eliminujesz błąd ludzki przy spisywaniu danych i zyskujesz pełną historię pomiarów w formie cyfrowej, gotowej do analizy.

Precyzja mierzona w mikroskali

Pomiar niezależny od gazu

Stabilność w trudnej chemii

Pełna ochrona przeciwwybuchowa

Kalibracja pod Twój proces

Automatyzacja danych Rigamo

Dodatkowe informacje

Oprogramowanie Rigamo – pełna automatyzacja i archiwizacja pomiarów

System Rigamo v4.x to dedykowane narzędzie, które zmienia tradycyjny miernik w cyfrowe centrum danych. Pozwala na jednoczesny monitoring wielu punktów pomiarowych, eliminując potrzebę ręcznego spisywania wyników i ryzyko błędów przy przenoszeniu danych do arkuszy.

Licencja dostosowana do potrzeb, obsługująca od 1 do nawet 18 kanałów pomiarowych na jednym komputerze.
Pełna historia przepływów w formie gotowych raportów, co jest niezbędne w procesach walidacji i certyfikacji.
Kontrola parametrów procesowych na bieżąco, co pozwala na natychmiastową reakcję w przypadku odchyleń od normy.

Akcesoria zwiększające precyzję i bezpieczeństwo instalacji

Przepływomierze Ritter to systemy modułowe, które można doposażyć w osprzęt podnoszący standard kontroli procesu. Precyzyjne czujniki i zawory pozwalają na pracę w najbardziej wymagających warunkach przemysłowych, gdzie liczy się stabilność i ochrona urządzenia.

Mierniki są standardowo dostarczane bez akcesoriów. Możliwe opcje:

generator impulsowy (50, 200 lub 500 impulsów/obrót, dwukierunkowe 2×200 impulsów/obrót oraz w wersji Ex – 50 impulsów/obrót),
oprogramowanie Rigamo v4.x n-kanałowe (do komputera typu PC) *),
termometr do gazu,
termometr do cieczy roboczej (uszczelniającej),
manometr do gazu,
precyzyjny wskaźnik poziomu cieczy roboczej (uszczelniającej),
ciśnieniowy zawór bezpieczeństwa,
ciecze robocze (uszczelniające) – Pionier 4281, Silox, CalRiX (należy używać cieczy, z którą miernik był kalibrowany fabrycznie),
dodatkowe punkty kalibracji.

*) oprogramowanie może być 1-, 3-, 6-, 9-, 12-, 15- lub 18-kanałowe, w zależności ile jednocześnie mierników ma być podłączonych do jednego komputera.

Trzy mierniki podłączone do jednego wspólnego komputera PC – potrzebne jest jedno oprogramowanie 3-kanałowe.

Trzy mierniki, gdzie każdy jest podłączony do swojego indywidualnego komputera PC – potrzebne są trzy oprogramowania 1-kanałowe.

Do wyboru standardowe lub dwukierunkowe nadajniki (do 500 imp./obrót), w tym certyfikowane wersje Ex do stref zagrożonych wybuchem.
Miernik do integracji z dedykowanymi termometrami i manometrami, co daje pełen wgląd w stan fizyczny mierzonego medium.
Zawory bezpieczeństwa, które chronią delikatny bęben pomiarowy przed skutkami nagłych skoków ciśnienia w instalacji.
