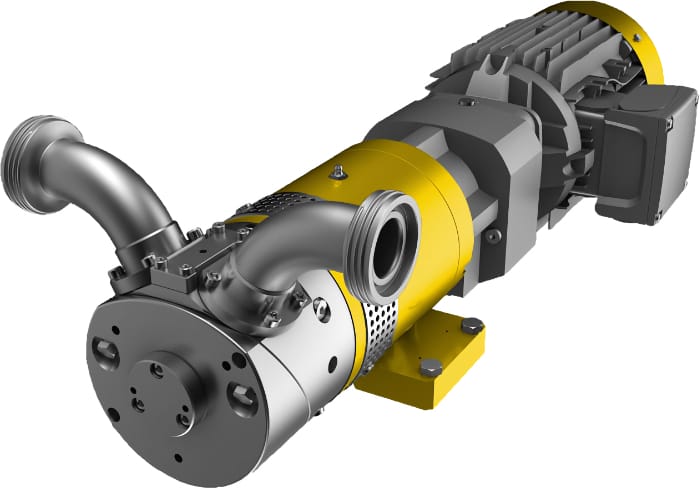

Pompy z nutacyjnym dyskiem Lutz

Ciągłość procesu i bezpieczeństwo wrażliwych mediów dzięki technologii niskiego ścinania oraz konstrukcji bez uszczelnień mechanicznych

Pompy z nutacyjnym dyskiem Lutz to gwarancja braku problemów z degradacją emulsji, jogurtów czy kremów, które mogą tracić swoje właściwości pod wpływem standardowego tłoczenia. Dzięki unikalnemu ruchowi kołyszącemu dysku, medium jest transportowane w sposób niezwykle delikatny (low shear), co pozwala na zachowanie nienaruszonej struktury produktu oraz bezpieczne tłoczenie cieczy np. z kawałkami owoców czy orzechów. W przeciwieństwie do pomp wirnikowych, technologia ta eliminuje zjawisko pienienia i napowietrzania produktu, co przekłada się na stałą gęstość i najwyższą jakość finalnego wyrobu na zjeździe z linii.

Zaprojektowane do pracy w najbardziej wymagających warunkach higienicznych, pompy Lutz z serii TRP mają unikalną konstrukcję bez uszczelnień mechanicznych. To całkowicie usuwa ryzyko zanieczyszczenia krzyżowego i wycieków. Urządzenia te charakteryzują się doskonałą zdolnością samozasysania oraz odpornością na pracę na sucho, co zabezpiecza instalację przed awariami w przypadku zapowietrzenia układu. Dzięki pełnej zgodności z normami FDA i CE 1935/2004 oraz łatwości mycia w systemach CIP/SIP, stanowią one standard w nowoczesnej produkcji spożywczej, kosmetycznej i farmaceutycznej. Każdą ofertę poprzedzamy rzetelną analizą reologiczną medium, a pewność doboru potwierdzamy możliwością przeprowadzenia testów bezpośrednio na linii produkcyjnej.

Ścinanie

Niskie

Sposób pracy

Ultra delikatnie

Higiena (CIP/SIP)

Pełna (FDA)

Lutz – pompy z nutacyjnym dyskiem [896 KB]

Obejrzyj wideo

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

O produkcie

Technologia dysku nutacyjnego Lutz to koniec problemów z uszkodzoną strukturą i pienieniem produktu

Zastosowanie unikalnego mechanizmu kołyszącego dysku sprawia, że pompy Lutz transportują media w sposób liniowy i niezwykle łagodny, eliminując turbulencje typowe dla pomp wirnikowych. Tradycyjne rozwiązania przy produktach wrażliwych generują różne straty: napowietrzanie emulsji, rozwarstwianie kremów czy miażdżenie dodatków (owoców, orzechów). W systemie Lutz dysk przemieszcza się bez gwałtownego ścinania, co gwarantuje, że produkt na wyjściu z pompy zachowuje identyczną lepkość i strukturę, jak w zbiorniku procesowym.

Konstrukcja pompy pozwala na stabilną pracę nawet przy zmieniających się oporach instalacji, bez utraty wydajności tłoczenia. Dzięki precyzyjnemu dopasowaniu elementów roboczych, system skutecznie radzi sobie z mediami o różnej gęstości, chroniąc kolejne etapy linii – takie jak dozowniki czy nalewarki – przed zapowietrzeniem i nierównomiernym podawaniem medium, co bezpośrednio przekłada się na powtarzalność gramatury opakowań.

Ochrona struktur wrażliwych dzięki kołyszącemu ruchowi dysku bez efektu mielenia.
Brak napowietrzania i pienienia produktu, stała gęstość medium w całym procesie.
Transport cząstek stałych w całości, idealny dla jogurtów z owocami czy czekolady z kawałkami.

Niezawodność w procesach higienicznych i pełna elastyczność montażu

Pompy Lutz z nutacyjnym dyskiem zostały zaprojektowane do pracy tam, gdzie czystość mikrobiologiczna i ciągłość ruchu są krytycznie ważne. Dzięki unikalnej konstrukcji urządzenia charakteryzują się doskonałą zdolnością samozasysania oraz odpornością na pracę na sucho, co chroni pompę przed nagłą awarią w przypadku zapowietrzenia linii lub braku dopływu cieczy. To rozwiązanie kluczowe dla zakładów, gdzie przestoje serwisowe generują najwyższe koszty operacyjne.

Higiena produkcji jest fundamentem konstrukcji Lutz, co potwierdzają certyfikaty FDA oraz zgodność z normą CE 1935/2004. Urządzenia są w pełni przystosowane do pracy w systemach mycia CIP i sterylizacji SIP, a różnorodność dostępnych przyłączy (Tri-Clamp, DIN 11851, kołnierze, Camlock) pozwala na bezproblemową integrację z istniejącą instalacją. Dodatkowym atutem jest możliwość pracy w różnych konfiguracjach – pionowej, poziomej lub na mobilnym wózku, co umożliwia wykorzystanie jednej pompy na kilku stanowiskach produkcyjnych.

Różne warianty uszczelnień (mechaniczne pojedyncze, podwójne przepłukiwane lub sznurowe) dopasowane do medium.
Pełna certyfikacja higieniczna (FDA) i gotowość do automatycznego mycia w systemach CIP/SIP.
Mobilność i praca w dowolnej pozycji, co ułatwia adaptację pompy do ograniczonej przestrzeni na linii.

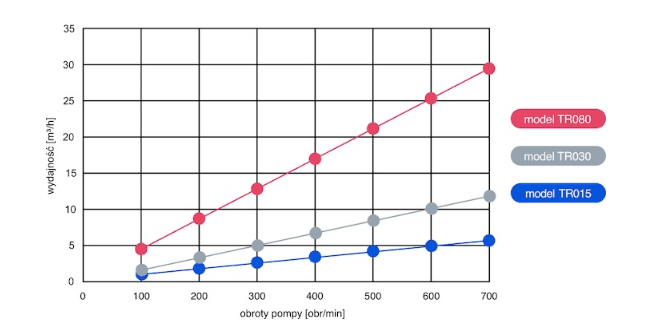

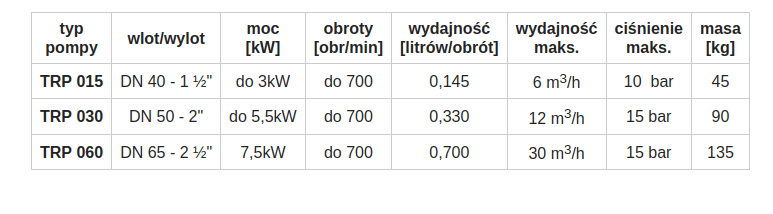

Dane techniczne pomp higienicznych z nutacyjnym dyskiem Lutz

typ pompy	przyłącza	moc [kW]	wydajność nominalna przy 300 obr/min	wydajność maks.	ciśnienie maks.
TRP 015	DN 40	do 3kW	2,6 m³/h	6 m³/h	10 bar
TRP 030	DN 50	do 5,5kW	5,9 m³/h	12 m³/h	15 bar
TRP 060	DN 65	7,5kW	12,6 m³/h	30 m³/h	15 bar

Potrzebujesz więcej informacji?

Dane techniczne

Potrzebujesz porady?

Porozmawiajmy o rozwiązaniach Twojego problemu.

Zalety pomp higienicznych z nutacyjnym dyskiem Lutz

Ochrona struktury wrażliwych mediów

Unikalny ruch dysku nutacyjnego gwarantuje najniższy stopień ścinania (low shear) na rynku. Pozwala to na transport emulsji, kremów czy jogurtów bez ryzyka ich napowietrzenia, pienienia lub rozwarstwienia, co zapewnia powtarzalną jakość produktu.

Bezpieczny transport cząstek stałych

Konstrukcja pompy umożliwia bezproblemowe tłoczenie mediów z dodatkami, takimi jak kawałki owoców, orzechy czy ziarna. Dysk nutacyjny nie miażdży ani nie mieli zawartości, dzięki czemu produkt końcowy zachowuje swój pierwotny wygląd i strukturę.

Zdolność samozasysania z kilku metrów

Wysoka zdolność samozasysania pozwala na sprawne opróżnianie rurociągów i zbiorników, redukując przestoje operacyjne. To znacznie przyspiesza monotonne procesy i usprawnia pracę hali produkcyjnej.

Higiena potwierdzona certyfikatami

Urządzenia spełniają rygorystyczne normy FDA oraz CE 1935/2004, co jest fundamentem w branży spożywczej i kosmetycznej. Brak martwych stref oraz pełna kompatybilność z systemami CIP i SIP gwarantują bezpieczeństwo mikrobiologiczne procesu.

Elastyczność montażu i konfiguracji

Możliwość pracy w pionie, poziomie oraz na mobilnym wózku pozwala na łatwą integrację z istniejącą linią produkcyjną. Różnorodne przyłącza (Tri-Clamp, DIN 11851, kołnierze) umożliwiają montaż bez konieczności kosztownej przebudowy instalacji.

Szeroki wybór wariantów uszczelnień

Dostępność uszczelnień sznurowych, mechanicznych pojedynczych oraz podwójnych z przepłukiwaniem pozwala na precyzyjne dopasowanie pompy do medium. Zapewnia to maksymalną szczelność układu i długą żywotność elementów roboczych w trudnych warunkach.

Ochrona struktury wrażliwych mediów

Bezpieczny transport cząstek stałych

Zdolność samozasysania z kilku metrów

Higiena potwierdzona certyfikatami

Elastyczność montażu i konfiguracji

Szeroki wybór wariantów uszczelnień

Dodatkowe informacje

Zaufane partnerstwo i gwarancja zadowalających efektów

Wybór pompy higienicznej to decyzja, która rzutuje na wydajność całej linii i bezpieczeństwo gotowego produktu. Dlatego nie ograniczamy się do wysyłki urządzenia z katalogu i bierzemy pełną odpowiedzialność za to, jak nasza technologia sprawdzi się w Twoim procesie.

Analiza reologiczna w naszym laboratorium, która pozwala precyzyjnie określić zależność lepkości od gęstości medium przed doborem pompy.
Udostępniamy urządzenia testowe, abyś mógł w praktyce sprawdzić delikatność tłoczenia i skuteczność zasysania na własnej instalacji.

Pełna elastyczność konfiguracji i niskie koszty utrzymania ruchu

Konstrukcja pomp z nutacyjnym dyskiem Lutz została zaprojektowana z myślą o maksymalnej adaptacji do istniejącej infrastruktury zakładu. Dzięki możliwości pracy w dowolnej pozycji – pionowej, poziomej lub na mobilnym wózku – urządzenie można zintegrować nawet w miejscach o bardzo ograniczonej przestrzeni montażowej. Szeroki wybór wariantów uszczelnień (od sznurowych po podwójne mechaniczne z przepłukiwaniem) oraz różnorodność przyłączy (Tri-Clamp, DIN 11851, kołnierze) sprawiają, że pompa staje się integralną i bezproblemową częścią systemu produkcyjnego.

Wykonania specjalne zgodne z dyrektywą ATEX, umożliwiające bezpieczną pracę w strefach zagrożonych wybuchem i przy mediach łatwopalnych.
Konfiguracja napędu dopasowana do potrzeb, zapewniająca optymalne obroty i wydajność tłoczenia przy minimalnym zużyciu energii elektrycznej.
Szybki serwis i wsparcie techniczne, w tym pomoc telefoniczna podczas instalacji oraz krótki czas dostawy części zamiennych bezpośrednio z naszego magazynu.
