Pompy dozujące wysokociśnieniowe OMG

Zapewnij precyzję dozowania na poziomie 99% i wyeliminuj przestoje w najcięższych warunkach przemysłowych dzięki technologii zgodnej z API 675

W procesach wysokociśnieniowych, gdzie temperatura medium sięga nawet 250°C, a ciśnienie przekracza setki barów, każdy błąd projektowy pompy oznacza kosztowny wyciek lub zatrzymanie linii produkcyjnej. Tradycyjne rozwiązania często nie radzą sobie z agresywną chemią lub wysoką lepkością medium. To wymusza częste serwisowanie uszczelnień i generuje nieplanowane koszty utrzymania ruchu. Brak powtarzalności dozowania to nie tylko problem techniczny, ale realna strata surowców i ryzyko obniżenia jakości produktu końcowego.

Pompy dozujące OMG (seria ECODOX, DOXA, DOXE) rozwiązują te problemy, dzięki konstrukcji zaprojektowanej do pracy ciągłej w najbardziej wymagających procesach. Dzięki pełnej zgodności ze standardem API 675 zyskujesz gwarantowaną liniowość i powtarzalność dozowania z błędem mniejszym niż 1%. Szeroki wachlarz wykonań materiałowych – od kwasoodpornej stali AISI 316, przez Hastelloy-C 276, aż po ceramikę i PVC – pozwala na bezpieczne tłoczenie mediów korozyjnych i ściernych. Niezależnie od tego, czy potrzebujesz precyzyjnego mikrodozowania (od 1,8 l/h), czy wydajnego transferu do 45 000 l/h, rozwiązania OMG zapewniają szczelność i bezpieczeństwo operacyjne, których potrzebuje nowoczesny przemysł.

Standard API 675

Gwarantowana niezawodność

Precyzja dozowania

Dokładność <1%

Odporność termiczna

Do 250°C

OMG – pompy dozujące wysokociśnieniowe tłokowe typoszereg ECODOX – katalog ogólny [345 KB]

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

O produkcie

Precyzyjne dozowanie przy ekstremalnych obciążeniach dzięki zgodności z API 675

Konstrukcja pomp OMG opiera się na rygorystycznych wytycznych American Petroleum Institute, co w praktyce oznacza najwyższą na rynku powtarzalność procesu. Wyeliminowanie błędu dozowania (poniżej 1%) pozwala na ścisłą kontrolę drogich surowców, eliminując straty wynikające z niedokładności tradycyjnych urządzeń.

Bezstopniowa zmiana długości suwu tłoka (0-25 mm) umożliwia precyzyjne nastawy od 0 do 100% przepływu, nawet podczas pełnego obciążenia pracy urządzenia.
Zastosowanie podwójnych membran z systemem wykrywania uszkodzeń w modelach DOXA chroni przed wyciekiem agresywnych mediów i skażeniem linii produkcyjnej.
Specjalistyczne wykonania głowic metalowych pozwalają na stabilne tłoczenie mediów o temperaturze do 250°C, zachowując pełną sprawność mechaniczną.

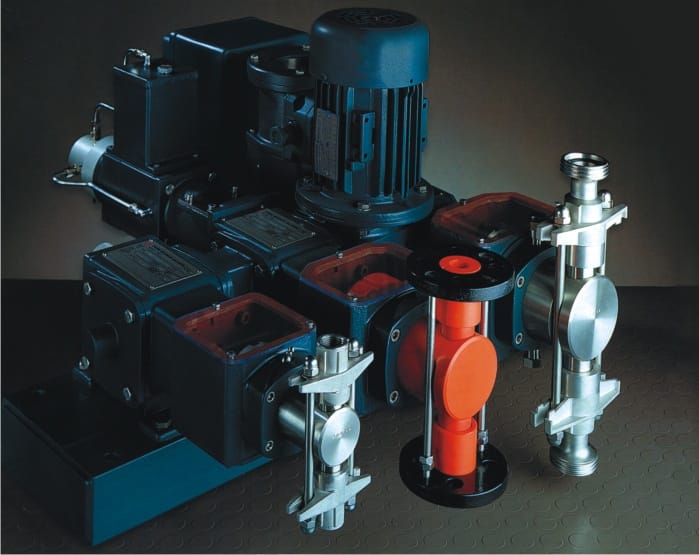

Modułowa budowa i układy wielogłowicowe dla optymalizacji kosztów napędu

W złożonych procesach przemysłowych kluczowa jest synchronizacja wielu punktów dozowania. Pompy OMG pozwalają na tworzenie rozbudowanych systemów, gdzie jeden silnik napędza kilka głowic o różnych parametrach. To znacząco obniża koszty inwestycyjne i zapotrzebowanie na miejsce w hali produkcyjnej.

Możliwość łączenia w grupy pomp różnych typoszeregów (np. ECODOX z ciężkimi jednostkami DOXA) pozwala na idealne dopasowanie wydajności do każdego etapu procesu.
Szeroka gama wykonań (stal AISI 316, Hastelloy-C 276, ceramika, PVC, PVDF) gwarantuje brak reakcji chemicznej z tłoczonym produktem i długą żywotność komponentów.
Modele dwustronnego działania DOXE zapewniają przepływy do 45 000 l/h, co pozwala na obsługę wielkoskalowych linii produkcyjnych przy zachowaniu pełnej kontroli nad ciśnieniem.

Modele pomp dozujących wysokociśnieniowych OMG

Seria Ecodox

wykonanie	AISI 316	PVC	HC
obudowa	AISI 316	PVC	Hastelloy C-276
tłok	AISI 316	ceramika	ceramika lub Hastelloy C-276
kule zaworów	AISI 316	pyreks	pyreks lub Hastelloy C-276
gniazda zaworów	AISI 316	PVC	Hastelloy C-276
uszczelnienie tłoka	PTFE	PTFE	PTFE

Seria Ecodox

model	wydajność maksymalna	maksymalne ciśnienie		przyłącza
model	wydajność maksymalna	z silnikiem 0,25kW	z silnikiem 0,37kW	przyłącza
5×25	od 0 do 1,8 – 2,8 l/h	75 bar	–	1/2″
7×25	od 0 do 3,6 – 5,6 l/h	75 bar	–	1/2″
10×25	od 0 do 7,5 – 11,5 l/h	75 bar	–	1/2″
15×25	od 0 do 17,0 – 26,5 l/h	40 bar	75 bar	1/2″
20×25	od 0 do 30,5 – 47,0 l/h	20 bar	45 bar	1/2″
25×25	od 0 do 47,5 – 73,5 l/h	15 bar	30 bar	1/2″
30×25	od 0 do 68 – 105 l/h	10 bar	20 bar	1/2″
40×25	od 0 do 122 – 190 l/h	5 bar	10 bar	3/4″
50×25	od 0 do 191 – 295 l/h	–	6 bar	3/4″
65×25	od 0 do 320 – 500 l/h	–	4 bar	1″

Seria DOXA – tłokowe

model	wydajność	DOXA.L	DOXA.M	przyłącza
5×25	od 0 do 1,8 – 2,9 l/h	200	500	1/2″
7×25	od 0 do 3,7 – 5,8 l/h	200	500	1/2″
10×25	od 0 do 7,7 – 12,0 l/h	200	500	1/2″
15×25	od 0 do 17 – 27 l/h	115	400	1/2″
20×25	od 0 do 31 – 50 l/h	65	230	1/2″
25×25	od 0 do 49 – 77 l/h	40	150	1/2″
30×25	od 0 do 70 – 110 l/h	30	100	1/2″
40×25	od 0 do 122 – 197 l/h	16	60	3/4″
50×25	od 0 do 196 – 310 l/h	10	40	3/4″
65×25	od 0 do 330 – 520 l/h	6	22	1″
80×25	od 0 do 500 – 800 l/h	4	15	1″
100×25	od 0 do 780 – 1230 l/h	–	10	1 1/2″
125×25	od 0 do 1220 – 1925 l/h	–	6	1 1/2″

Seria Doxa – membranowe

model	wydajność	maks. ciśnienie przy pracy ciągłej			przyłącza
model	wydajność	DOXA.L DS	DOXA.L MM	DOXA.M DD, DS, MM	przyłącza
7×25	od 0 do 3,6 – 5,7 l/h	65	200	100	1/2″
10×25	od 0 do 7,4 – 11,7 l/h	65	200	100	1/2″
15×25	od 0 do 16,5 – 26,0 l/h	65	120	100	1/2″
20×25	od 0 do 29 – 45 l/h	65	–	100	1/2″
25×25	od 0 do 45 – 72 l/h	40	–	100	1/2″
30×25	od 0 do 66 – 105 l/h	30	–	100	3/4″
40×25	od 0 do 118 – 185 l/h	16	–	60	3/4″
50×25	od 0 do 180 – 290 l/h	10	–	40	3/4″
65×25	od 0 do 310 – 500 l/h	6	–	22	1″
80×25	od 0 do 470 – 750 l/h	4	–	15	1″
100×25	od 0 do 740 – 1160 l/h	–	–	10	1 1/2″
125×25	od 0 do 1150 – 1850 l/h	–	–	6	1 1/2″

element \| wykonanie	316	PVC	HC
korpus	AISI 316	PVC	Hastelloy-C 276
tłok	AISI 316 lub ceramika	ceramika lub Hastelloy-C 276	ceramika lub Hastelloy-C 276
membrany	PTFE lub AISI 316	PTFE	PTFE lub Hastelloy-C 276
kule zaworów	AISI 316 lub AISI 420	pyrex lub ceramika	ceramika lub Hastelloy-C 276
gniazda zaworów	AISI 316	PVC	Hastelloy-C 276
uszczelnienie tłoka	PTFE	PTFE	PTFE

Seria Doxa – materiały

element \| wykonanie	316	PVC	HC
korpus	AISI 316	PVC	Hastelloy-C 276
tłok	AISI 316 lub ceramika	ceramika lub Hastelloy-C 276	ceramika lub Hastelloy-C 276
membrany	PTFE lub AISI 316	PTFE	PTFE lub Hastelloy-C 276
kule zaworów	AISI 316 lub AISI 420	pyrex lub ceramika	ceramika lub Hastelloy-C 276
gniazda zaworów	AISI 316	PVC	Hastelloy-C 276
uszczelnienie tłoka	PTFE	PTFE	PTFE

Doxe 1

model	wydajność	DOXE-2 (bar)	DOXE-3 (bar)	przyłącza
10×70	od 0 do 21 – 34 l/h	700	–	1/2″
15×70	od 0 do 49 – 77 l/h	450	700	1/2″
20×70	od 0 do 87 – 137 l/h	270	700	1/2″
25×70	od 0 do 137 – 185 l/h	175	550	3/4″
30×70	od 0 do 195 – 310 l/h	120	380	3/4″
35×70	od 0 do 270 – 420 l/h	90	300	1″
40×70	od 0 do 350 – 550 l/h	70	220	1″
50×70	od 0 do 550 – 860 l/h	40	140	1″ lub 1 1/2″
65×70	od 0 do 930 – 1450 l/h	27	80	1 1/2″
80×70	od 0 do 1400 – 2200 l/h	17	55	1 1/2″
100×70	od 0 do 2200 – 3400 l/h	11	35	2 1/2″
125×70	od 0 do 3400 – 5400 l/h	7	22	2 1/2″

Doxe 2

model	wydajność	DOXE-2 (bar)	DOXE-3 (bar)	przyłącza DIN (mm) ANSI
125DEx70	od 0 do 6500 – 10200 l/h	6	22	2 1/2″
160DEx70	od 0 do 10800 – 17000 l/h	3,5	13	3″
200DEx70	od 0 do 17000 – 27000 l/h	–	8,5	4″
250DEx70	od 0 do 27000 – 45000 l/h	–	5,5	5″

Doxe – materiały

element \| wykonanie	316	PVC	HC
korpus	AISI 316	PVC	Hastelloy-C 276
tłok	AISI 316 lub ceramika	ceramika	ceramika lub Hastelloy-C 276
kule zaworów	AISI 316 lub AISI 420	pyrex lub ceramika	ceramika lub Hastelloy-C 276
gniazda zaworów	AISI 316	PVC	Hastelloy-C 276
uszczelnienie tłoka	NBR lub PTFE	PTFE	PTFE

Potrzebujesz więcej informacji?

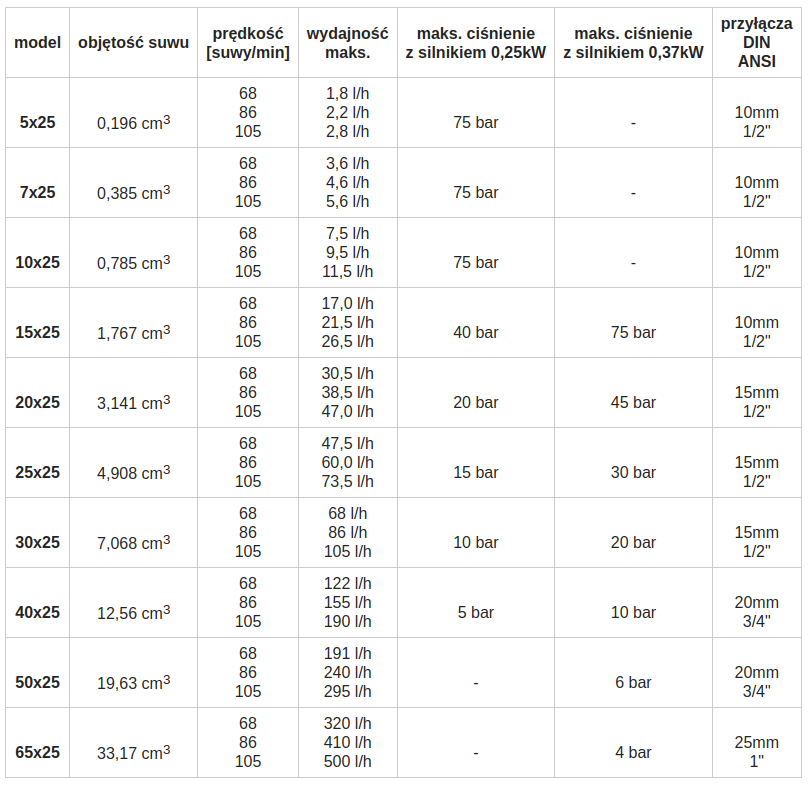

OMG – pompy dozujące wysokociśnieniowe tłokowe ECODOX

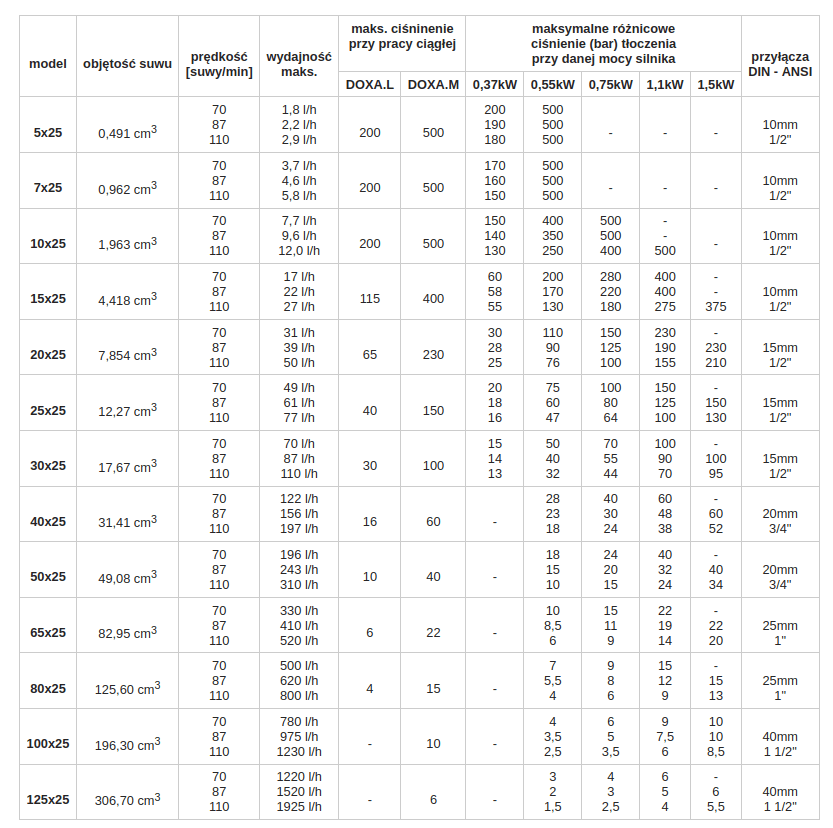

OMG – pompy dozujące wysokociśnieniowe DOXA tłokowe – tabela

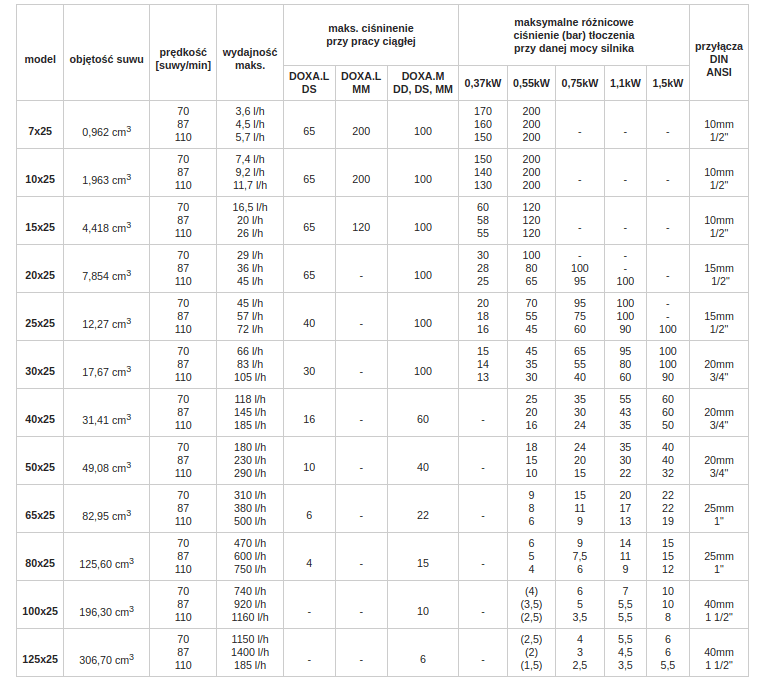

OMG – pompy dozujące wysokociśnieniowe DOXA membranowe – tabela

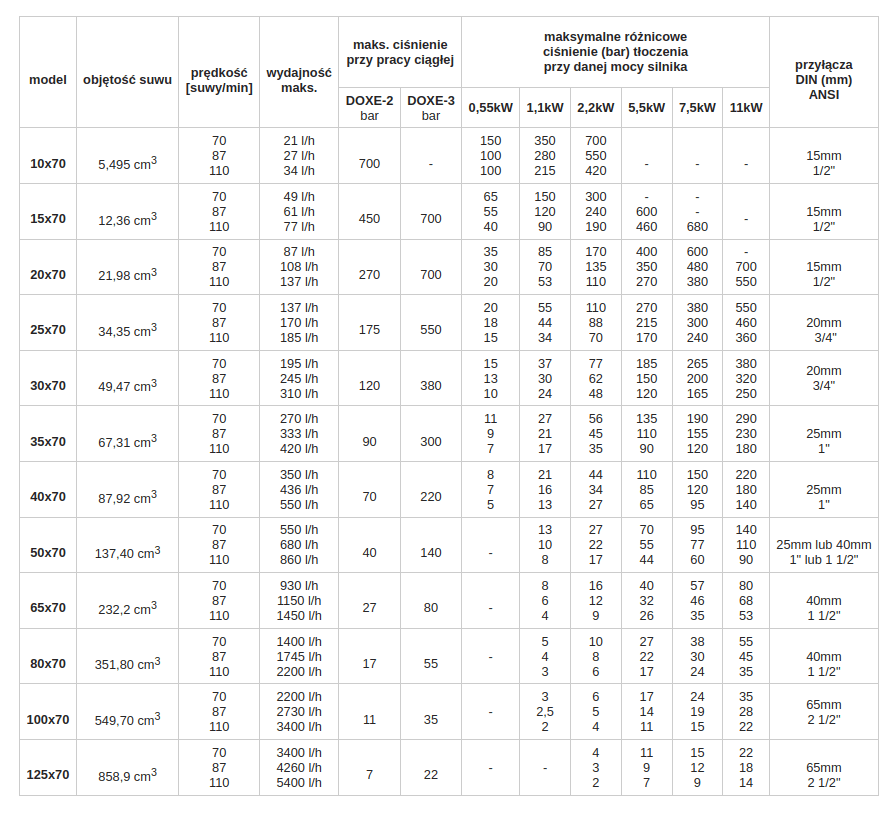

Pompy DOXE parametry – tłokowe i membranowe DS

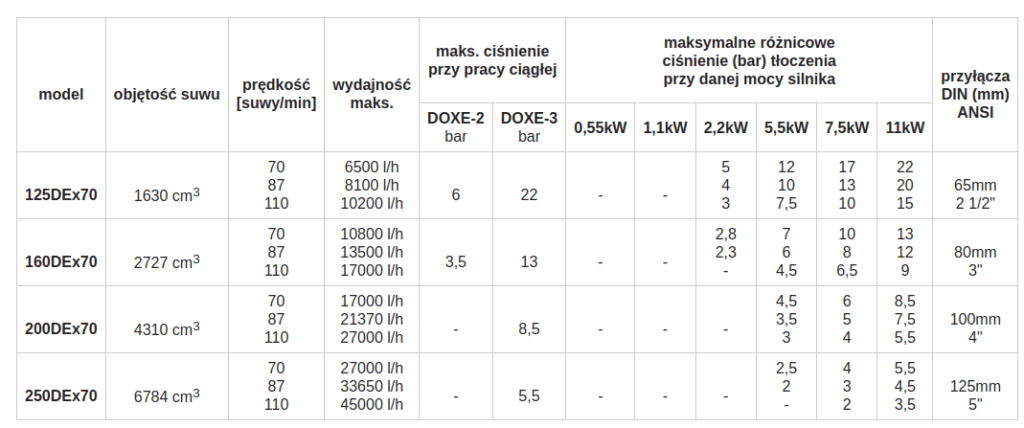

Pompy DOXE parametry – tłokowe dwustronnego działania

Potrzebujesz porady?

Porozmawiajmy o rozwiązaniach Twojego problemu.

Zalety pomp dozujących wysokociśnieniowych OMG

Pełna zgodność ze standardem API 675

To gwarancja najwyższej niezawodności mechanicznej i procesowej. Wybierając pompy zgodne z normami American Petroleum Institute, eliminujesz ryzyko błędów konstrukcyjnych i zyskujesz sprzęt gotowy do wieloletniej pracy ciągłej.

Precyzja dozowania z dokładnością poniżej 1%

Dokładność operacyjna ma kluczowe znaczenie przy dozowaniu kosztownych komponentów. Stabilna praca pozwala na ścisłą kontrolę zużycia surowców i zapewnia powtarzalną jakość każdej partii produktu.

Bezpieczny transfer mediów do 250°C

Specjalistyczne głowice metalowe pozwalają na pracę w temperaturach niedostępnych dla standardowych urządzeń. Dzięki temu możesz obsługiwać procesy gorącej chemii bez obaw o deformację elementów pompy czy nagłą utratę szczelności.

Ciśnienie robocze sięgające 700 bar

Seria DOXE pozwala na precyzyjne dozowanie nawet przy ogromnym przeciwciśnieniu instalacji. To rozwiązanie eliminuje zatory i spadki wydajności, które w słabszych jednostkach prowadzą do przegrzewania silników i awarii.

Modułowa budowa układów wielogłowicowych

Możliwość łączenia różnych typoszeregów pomp pod jednym napędem optymalizuje koszty inwestycji. Jeden silnik obsługujący kilka głowic to mniej punktów serwisowych, oszczędność miejsca w hali i łatwiejsza synchronizacja całego procesu.

Dobór materiałowy pod agresywną chemię

Szeroki wybór wykonań – od stali AISI 316 po Hastelloy-C i ceramikę – gwarantuje pełną odporność na korozję. Precyzyjne dopasowanie materiałów do medium wydłuża cykl życia części eksploatacyjnych i redukuje koszty utrzymania ruchu.

Pełna zgodność ze standardem API 675

Precyzja dozowania z dokładnością poniżej 1%

Bezpieczny transfer mediów do 250°C

Ciśnienie robocze sięgające 700 bar

Modułowa budowa układów wielogłowicowych

Dobór materiałowy pod agresywną chemię

Dodatkowe informacje

Szeroki wybór napędów i precyzyjne dostosowanie mocy silnika

Wydajność procesowa pompy OMG zależy od korelacji między lepkością medium a mocą jednostki napędowej. Dzięki możliwości doboru silników o różnych parametrach, systemy te zapobiegają przeciążeniom mechanicznym i optymalizują koszty eksploatacji energii w zakładzie.

Dostępne są jednostki od energooszczędnych silników 0,25 kW w serii ECODOX aż po potężne silniki 11 kW stosowane w modelach DOXE dla dużych wydajności.
Możliwość konfiguracji z przyłączami DIN (od 10 mm do 125 mm) oraz ANSI (od 1/2″ do 5″), co ułatwia szybką integrację z istniejącą infrastrukturą bez konieczności kosztownych przeróbek instalacji.
Regulacja prędkości w zakresie od 25 do 140 suwów na minutę pozwala na idealne zsynchronizowanie tempa dozowania z dynamiką Twojej linii produkcyjnej.

Rozwiązania do zadań specjalnych: regulacja długości suwu i odporność na kawitację

Pompy OMG zostały zaprojektowane tak, by rozwiązywać problemy z dozowaniem w nietypowych i wymagających warunkach środowiskowych. Modułowa budowa pozwala na dostosowanie urządzenia do mediów o specyficznych właściwościach fizykochemicznych.

Możliwość zmiany długości suwu tłoka w zakresie od 0 do 25 mm (lub 0-12 mm dla małych pomp membranowych) pozwala na płynne zarządzanie wydajnością bez przerywania pracy urządzenia.
Niskie wymagania NPSH (poniżej 0,3÷0,4 bar abs w normalnych warunkach) gwarantują stabilne zasysanie medium i chronią pompę przed uszkodzeniami spowodowanymi kawitacją.
Zastosowanie uszczelnień z PTFE lub NBR zapewnia długotrwałą hermetyczność układu, nawet przy ciągłym kontakcie z agresywnymi rozpuszczalnikami czy kwasami.
